engelsk2-vejs vs 3-vejs vs 5-vejs magnetventiler: Kerneforskellen
Kerneforskellen mellem disse tre konfigurationer kommer ned til portantal og flowretningskontrol. A 2-vejs magnetventil har to porte og åbner eller lukker blot en enkelt strømningsbane, en 3-vejs magnetventil tilføjer en tredje port til udstødningstrykket og pilot enkeltvirkende enheder, og en 5-vejs magnetventil bruger fem porte til at lede luft i to retninger, hvilket gør den til standardvalget for dobbeltvirkende cylindre. Valg af den korrekte ventilkonfiguration påvirker direkte systemarkitektur, energiforbrug og driftslevetid , hvilket er grunden til at matche portantal til applikationen betyder mere, end de fleste købere oprindeligt forventer.
Moderne produktionslinjer kræver i stigende grad hurtig aktiveringsrespons, hvor mange systemer nu forventer responstider i intervallet 15 til 30 millisekunder. Anvendelse af den forkerte ventilkonfiguration, såsom installation af en 3-vejsenhed med lavere kapacitet, hvor der faktisk er behov for en 5-vejs ventil, kan føre til træg cylinderaktivering og målbart reduceret gennemløb. At forstå, hvordan hver konfiguration fungerer, gør det langt nemmere at undgå denne form for uoverensstemmelse under systemdesign eller udskiftningsplanlægning.
Sådan fungerer en magnetventil
En magnetventil bruger en elektromagnetisk spole til at flytte et internt stempel eller membran, som åbner eller lukker strømningsvejen inde i ventilhuset. Når spolen aktiveres, trækker magnetfeltet stemplet og flytter ventilen til dens åbne eller alternative strømningsposition, og når strømmen afbrydes, returnerer en fjeder typisk ventilen til dens standard hviletilstand. Denne grundlæggende mekanisme forbliver konsistent på tværs af både pneumatiske luftventiler og en vandmagnetventil, selvom de fugtede materialer og tætningsdesign varierer afhængigt af, om mediet er trykluft eller vand.
Normalt åben vs normalt lukket
De fleste magnetventiler er bygget som enten normalt lukkede, forbliver lukkede, indtil de aktiveres, eller normalt åbne, forbliver åbne, indtil de aktiveres. Denne skelnen har betydning for sikkerhed og procesdesign, da en normalt lukket ventil ofte vælges til applikationer, hvor flowet automatisk skal stoppe, hvis strømmen går tabt, mens en normalt åben ventil passer til processer, hvor kontinuerligt flow er den sikrere standardtilstand.

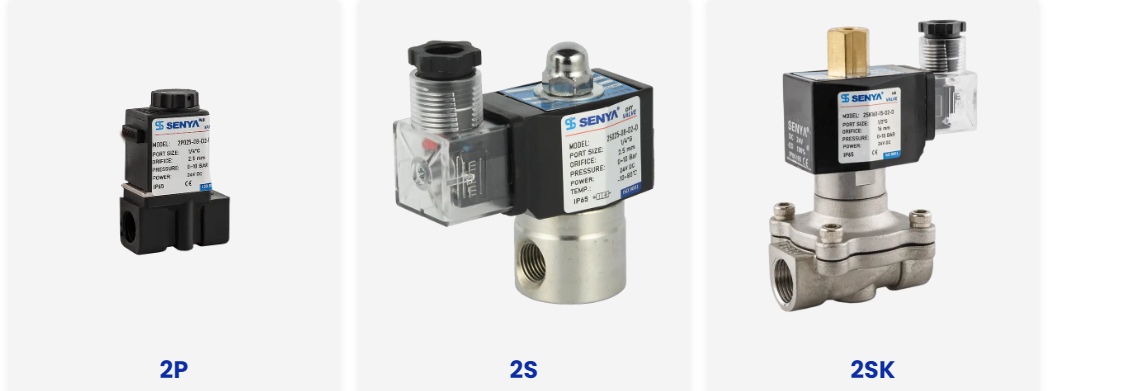

2-vejs magnetventil forklaret
En 2-vejs magnetventil, ofte mærket en 2/2-vejs magnetventil for at angive to porte og to arbejdspositioner, fungerer som en ligetil tænd- og sluk-slukmekanisme. Flow passerer enten lige gennem ventilen eller er helt blokeret, uden nogen tredje port til udstødning eller retningsskift. Denne enkelhed gør 2/2-vejs magnetventilen til det mest almindelige valg, hvor et system kun skal starte eller stoppe en enkelt strømningsvej.
- Kølevandsledninger, der skal starte eller stoppe strømmer til en varmeveksler eller kappe
- Kunstvandings- og landskabsvandingskredsløb, der styrer en enkelt forsyningsledning
- Grundlæggende væskedispenseringssystemer i mad-, drikke- eller vaskeudstyr
- Fyldnings- og drænfunktioner på tanke og små reservoirer
Fordi en vandmagnetventil ofte fungerer i en 2-vejs konfiguration, forekommer denne ventiltype overalt i vaskemaskiner, køleanordninger, landbrugsvanding og generelle vandforsyningskontrolpunkter, hvor en simpel afspærring er den eneste funktion, der kræves.
3-vejs magnetventil forklaret
En 3-vejs magnetventil introducerer en tredje port dedikeret til udstødningstryk, som gør det muligt for ventilen at både tilføre og frigive luft fra en tilsluttet enhed. Denne struktur gør 3-vejs ventilen til industristandarden til at styre større procesventiler eller drive enkeltvirkende pneumatiske cylindre, hvor cylinderen strækker sig under lufttryk og vender tilbage ved hjælp af en fjeder frem for drevet luft på begge sider.
| Brug punkt | Funktion |
|---|---|
| Pilotdrift | Aktiverer større membran- eller stempeldrevne procesventiler |
| Enkeltvirkende cylindre | Tilfører luft til forlængelse, mens den tillader fjederreturudstødning |
| Vakuum skift | Skifter mellem generering af vakuum og frigivelse |
5-vejs magnetventil forklaret
En 5-vejs magnetventil er konstrueret til mere kompleks pneumatisk aktivering ved at bruge fem porte til at lede trykluft ind i hver side af en dobbeltvirkende cylinder, mens den samtidig udtømmer den modsatte side. Denne dobbelte retningskontrol er det, der tillader cylinderen både at trække sig ud og tilbage under drevet luft i stedet for at stole på en fjeder til returkørsel.
Hvor 5-vejsventiler typisk anvendes
- Emballeringsudstyr, der kræver præcise skub- og tilbagetrækningscyklusser
- Automatiserede lagersystemer med gentagne pick and place bevægelser
- Robotiske mobilitetsplatforme kræver koordineret aktivering i to retninger
- Produktionslinjeværktøj, der skal cykle hurtigt i begge retninger
Installation af en 3-vejs ventil med lavere kapacitet i en position designet til en 5-vejs enhed kan reducere produktionsgennemstrømningen med ca. 10 til 20 procent , da cylinderen mister det drevne returslag og i stedet er afhængig af en langsommere fjederdrevet cyklus, der aldrig var beregnet til at bære den fulde arbejdsbyrde.
Sammenligning af responstid og portantal
At se på portantal sammen med typisk aktiveringsresponstid hjælper med at illustrere, hvorfor hver konfiguration passer til en anden opgavekategori.
Figur 1: Portantal sammenligning på tværs af almindelige magnetventilkonfigurationer
Figur 2: Illustrativt cyklushastighedsmønster, der sammenligner drevet returretur i to retninger med fjederretur
Anvendelsesrisici ved at vælge den forkerte ventil
Fejljustering af ventilkonfigurationen med den faktiske applikation introducerer operationelle og kommercielle risici, der ofte viser sig godt efter installationen. Forkert portdimensionering eller uhensigtsmæssig udstødningsstyring resulterer ofte i for stort modtryk, som fremskynder tætningsslid og øger risikoen for at blive blæst forbi over tid. For producenter af store mængder afhænger det i høj grad af at holde ventilfejlsraten under den almindelige tærskel på 0,1 procent af at vælge den korrekte konfiguration fra starten i stedet for at rette den senere gennem nødvedligeholdelse.
Figur 3: Illustrativ rangordning af konsekvenser, der almindeligvis er forbundet med forkert ventilvalg
Vandmagnetventilovervejelser
En vandmagnetventil deler det samme elektromagnetiske driftsprincip som en luftventil, men er bygget med materialer og tætninger, der er egnede til konstant vandkontakt, inklusive korrosionsbestandige legemer og membraner designet til at håndtere mineralindhold og tryksvingninger uden for tidligt slid. Disse ventiler vises på tværs af vaskemaskiner, køleanordninger, landbrugsvanding, landskabsvandfunktioner og generel bygningsvandforsyningskontrol, næsten altid i en 2-vejs eller 2/2-vejs magnetventilkonfiguration, da de fleste vandstyringsopgaver kun kræver en simpel åben og luk-funktion.
Valg af den rigtige vandmagnetventil involverer kontrol af arbejdstrykområde, portstørrelse, tilslutningsgevind og om applikationen kræver normalt åben eller normalt lukket drift, da vandsystemer ofte har andre standardsikre krav end trykluftkredsløb.
Sådan vælger du mellem 2-vejs, 3-vejs og 5-vejs ventiler
- Identificer, om applikationen kun har brug for enkel til- og frastrømskontrol, som peger mod en 2-vejs eller 2/2-vejs magnetventil
- Tjek om den tilsluttede aktuator er enkeltvirkende med fjederretur, hvilket typisk kræver en 3-vejs ventil
- Bekræft, om aktuatoren er dobbeltvirkende og har brug for drevet bevægelse i begge retninger, hvilket kræver en 5-vejs ventil
- Match medietypen, vælg vandklassificerede materialer og tætninger til en vandmagnetventil kontra standard pneumatiske materialer til luftkredsløb
- Bekræft påkrævet responstid i forhold til ventilspecifikationen, især for højcyklusproduktionslinjeapplikationer
- Bekræft portstørrelsen og trykklassificeringen på linje med det eksisterende rør- og systemtryk for at undgå problemer med modtryk
Side om side præstationssammenligning
Sammenligning af de tre konfigurationer på tværs af et fælles sæt praktiske foranstaltninger fremhæver, hvor hver mulighed naturligt passer bedst.
Figur 4: Sammenlignende præstation på tværs af fem praktiske mål på en relativ skala
Industrier og applikationer på tværs af ventilkonfigurationer
| Industri | Typisk ventilrolle |
|---|---|
| Energi og petrokemi | Proceslinjespærring og pilotstyring |
| Fødevarer og lægemidler | Væskedispensering og styring af vaskeslangen |
| Automatiserede produktionslinjer | Dobbeltvirkende cylinderaktivering til emballering og håndtering |
| Landbrugsvanding | Vandmagnetventil flowkontrol over forsyningsledninger |
| Støvfjernelse og miljø | Pulsventilaktivering og styring af filtreringssystem |
Om Ningbo SENYA Pneumatic Technology

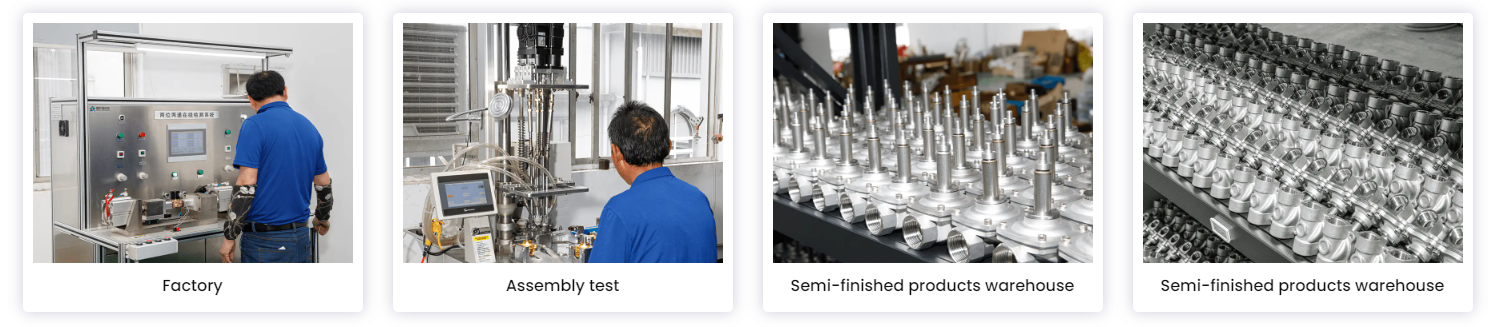

Ningbo SENYA Pneumatic Technology Co., Ltd har fokuseret på at producere magnetventiler, cylindre og relaterede pneumatiske komponenter siden 1994, idet de har fulgt en kundeværdidrevet tilgang til produktudvikling og fremstilling. Virksomheden driver en storstilet præcisionsmaskinbehandlingsbase i Kina, der integrerer højkoncentricitetsniveaubehandling med en automatisk digital testplatform for at understøtte ensartet produktydeevne på tværs af hvert produktionsforløb.
SENYA producerer mere end 2.000.000 sæt pneumatiske komponenter årligt , herunder cylindre og forskellige ventiltyper, med produkter, der eksporteres til over 30 lande, herunder USA, Tyrkiet, Spanien, Italien, Storbritannien, Sydkorea og Australien. Anvendelser spænder over bilvask, medicinsk sterilisering, automatiserede produktionslinjer, minedrift, støvfjernelse, musikfontæner, landbrugsvanding, solenergiprojekter, landbrugsmaskiner og fødevareforarbejdning, understøttet af et teknisk udviklingsteam, der er i stand til at producere komponenter i henhold til kundetegninger eller prøver.
