engelskHvad er en 2/2-vejs magnetventil
A 2-vejs magnetventil , almindeligvis skrevet som en 2/2 magnetventil , er en elektrisk betjent ventil med to porte og to arbejdsstillinger. Når spolen modtager et elektrisk signal, skifter det interne stempel position, og strømningsvejen mellem indløbsporten og udløbsporten enten åbner eller lukker. Rent praktisk fungerer en 2/2-vejs magnetventil som en tænd- og slukkontakt for væske eller gas, der bevæger sig gennem en rørledning.
Selve navngivningen forklarer funktionen. Det første tal i "2/2" refererer til antallet af porte på ventilhuset, og det oget tal refererer til antallet af arbejdspositioner, som det indvendige stempel kan tage. En 2/2-vejs magnetventil har derfor præcis én indløbsport, én udløbsport og to tilstande: åben eller lukket. Dette er forskelligt fra en 3/2- eller 5/2-ventil, som dirigerer flow mellem flere veje i stedet for blot at starte eller stoppe den.
| Feature | Typisk værdi |
|---|---|
| Havneantal | 2 porte (1 indgang, 1 udgang) |
| Arbejdsstillinger | 2 (åben og lukket) |
| Aktiveringsmetode | Elektromagnetisk spole og stempel |
| Standardtilstandsindstillinger | Normalt lukket eller normalt åben |
| Almindelige medier | Vand, trykluft, milde kemikalier, damp |
Sådan fungerer en 2/2-vejs magnetventil
Funktionsprincippet for en 2/2-vejs magnetventil er baseret på elektromagnetisme. En kobberspiral vikler sig rundt om et rør, der rummer et bevægeligt stempel, også kaldet et armatur. Når strøm løber gennem spolen, skaber det et magnetfelt, der trækker stemplet væk fra dets hvileposition. En returfjeder skubber stemplet tilbage, når strømmen stopper. Denne enkle frem og tilbage bevægelse er det, der åbner og lukker åbningen inde i ventilhuset.
Forenklet isometrisk struktur af en 2/2-vejs magnetventil, der viser stik, spole, stempel og fjeder, ventilhus og de to porte
Driftscyklus for en normalt lukket 2/2-vejs magnetventil
- Strøm tilføres spolens terminaler gennem det elektriske stik.
- Spolen genererer et magnetfelt omkring stemplet og armaturrøret.
- Det magnetiske felt trækker stemplet opad og komprimerer returfjederen.
- Åbningssædet er afdækket, og mediet bevæger sig fra indløbsporten til udløbsporten.
- Når strømmen er fjernet, skubber fjederen stemplet ned igen, og åbningen lukker igen.
Driftscyklus for en normalt åben 2/2-vejs magnetventil
En normalt åben 2/2-vejs magnetventil fungerer i den modsatte rækkefølge. Åbningen forbliver åben, mens spolen er deaktiveret, hvilket tillader mediet at flyde frit. Når spolen er tændt, bevæger stemplet sig feller at forsegle åbningen, og flowet stopper. Denne konfiguration er valgt til ledninger, der skal forblive åbne under normale driftsforhold og kun lukkes, når et specifikt styresignal udløses.
Kernekomponenter i en 2/2-vejs magnetventil
Hver 2/2-vejs magnetventil, uanset kropsmateriale eller spændingsværdi, er bygget af et lignende sæt interne dele. At forstå hver del gør det lettere at læse et datablad eller forklare en fejl til en leverandør.
| Komponent | Funktion |
|---|---|
| Spole (elektromagnet) | Genererer det magnetiske felt, når der påføres elektrisk strøm |
| Stempel eller armatur | Bevæger sig inde i spolerøret for at åbne eller lukke åbningen |
| Retur foråret | Skubber stemplet tilbage til standardpositionen, når strømmen afbrydes |
| Ventilhus | Huser de indvendige dele og forbinder til rørledningen gennem indløbs- og udløbsportene |
| Sæde eller åbning | Tætningsfladen, der styrer, om strømningsvejen er åben eller blokeret |
| Membran (pilotbetjente typer) | Bruger linjetryk til at hjælpe med at flytte en større åbning med en mindre spole |
| Spolehus og stik | Elektrisk grænseflade og beskyttelse mod støv og fugt |
Normalt lukkede vs normalt åbne 2/2 magnetventiler
En 2/2-vejs magnetventil tilbydes generelt i en af to standardtilstande. At vælge den rigtige afhænger af, hvad der skal ske med proceslinjen, hvis den elektriske strøm afbrydes.
| Attribut | Normalt lukket (NC) | Normalt åben (NEJ) |
|---|---|---|
| Stat uden magt | Lukket, ingen flow | Åben, flow passerer igennem |
| Angiv, når der er strøm | Åben, flow passerer igennem | Lukket, ingen flow |
| Typisk brugssag | Vandforsyningsspærring, kunstvandingszoner, sikkerhedsafspærringslinjer | Udluftningsledninger, kølekredsløb, der skal forblive flydende under et strømtab |
I de fleste væskekontrolinstallationer, en normalt lukket 2/2-vejs magnetventil er standardvalget, fordi det holder ledningen forseglet, hvis strømmen går tabt, hvilket reducerer risikoen for ukontrolleret afladning. Normalt åbne ventiler er forbeholdt den mindre gruppe af applikationer, hvor et afbrudt signal ikke bør stoppe flowet.
Direkte virkende vs pilotbetjente 2/2 magnetventiler
Ud over den normalt lukkede og normalt åbne skelnen kan en 2/2-vejs magnetventil også bygges som et direkte virkende design eller et pilotdrevet design. Forskellen ligger i, hvordan den kraft, der er nødvendig for at åbne åbningen, genereres.
En direkte virkende ventil er kun afhængig af spolens magnetiske kraft til at flytte stemplet, så det kan åbne fra nul trykforskel. Dette gør den velegnet til små åbningsstørrelser, typisk op til omkring 15 til 20 millimeter, og til applikationer, hvor ledningen kan sidde ved atmosfærisk tryk. En pilotbetjent ventil bruger selve linjetrykket til at hjælpe med at løfte en membran eller et stempel, hvilket tillader en forholdsvis lille spole at styre en meget større åbning. Pilotdrevne designs kræver normalt en minimal trykforskel mellem indløb og udløb, ofte i området omkring 0,5 til 1 bar, før de kan åbne pålideligt.
Relativ sammenligning af direkte virkende og pilotbetjente 2/2-vejs magnetventiler på tværs af fem praktiske faktorer, scoret på en simpel skala fra 1 til 5 til illustration
2/2-vejs vs 3/2-vejs vs 5/2-vejs magnetventiler
Folk, der søger efter en 2-vejs magnetventil nogle gange også støder på 3/2 og 5/2 ventiler, hvilket kan være forvirrende, da alle tre deler det samme spole- og stempeldriftsprincip. Forskellen ligger i, hvor mange porte og flowstier hvert design kontrollerer.
| Konfiguration | Havne | Stillinger | Almindelig brug |
|---|---|---|---|
| 2/2 vej | 2 | 2 | Enkel til- og frakobling af vand-, luft- eller gasledninger |
| 3/2 vej | 3 | 2 | Styring af enkeltvirkende pneumatiske cylindre |
| 5/2 vej | 5 | 2 | Styring af dobbeltvirkende pneumatiske cylindre |
A 2/2 magnetventil forbliver det mest almindelige valg, når målet blot er at starte eller stoppe et flow, snarere end at dirigere det til forskellige destinationer, hvilket er grunden til, at det er så meget brugt til vand, kunstvanding og generel væskeafspærringspligt.
Fælles ventilhusmaterialer
Kropsmaterialet i en 2/2-vejs magnetventil bestemmer, hvor godt den modstår medierne, der passerer gennem den, og hvordan den fungerer på tværs af forskellige temperaturer. Fire materialer dækker de fleste industri- og vandapplikationer.
Omtrentlig relativ korrosionsmodstandsscore efter ventilhusmateriale på en skala fra 1 til 10, kun til generel sammenligning

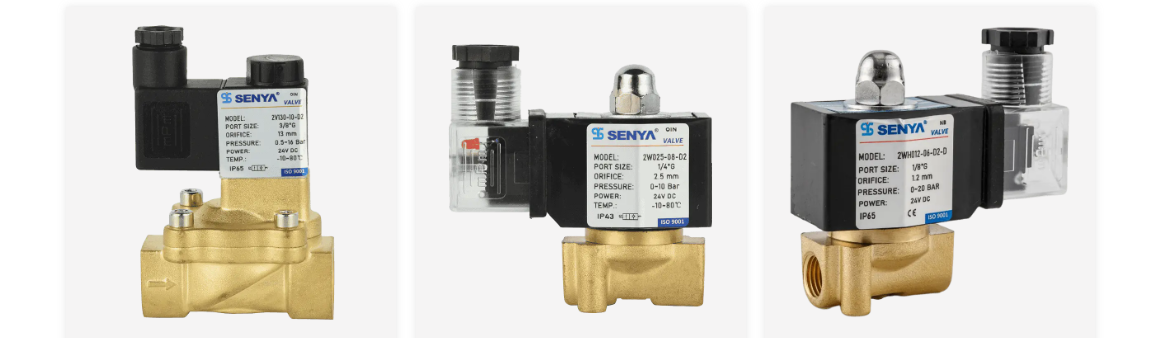

Magnetventilhuse af messing
Messing er standardmaterialet til generelle formål til en 2-vejs magnetventil, der håndterer trykluft, vand og let olie. Det giver en rimelig balance mellem korrosionsbestandighed og mekanisk styrke, hvorfor en leverandør af messing magnetventil normalt angiver det som standard kropsmulighed for kunstvanding, generelle industrielle luftledninger og grundlæggende vandafspærringspligt.
Magnetventilhuse i rustfrit stål
Kvaliteter som 304 og 316 rustfrit stål håndterer ætsende eller højrent medier langt bedre end messing. A vandmagnetventil i rustfrit stål er ofte valgt til havvand, saltlage, rengøringskemikalier, fødevareforarbejdningslinjer og medicinsk steriliseringsudstyr, hvor overfladekorrosion eller kontaminering ikke kan tolereres.
Engineering plast magnetventilhuse
Materialer som PA, PVC og POM er lette og modstår mange milde kemikalier godt. A plastik vandmagnetventil er almindelig i landbruget drypvanding, bilvaskepladser og andre budgetbevidste vandledninger, selvom dens maksimale arbejdstemperatur er lavere end metalalternativer.
Støbejerns magnetventilhuse
Støbejernskroppe bruges på større portstørrelser til luft- og dampservice, hvor mekanisk styrke betyder mere end vægt. De er mindre velegnede til fugtige udendørs omgivelser, medmindre overfladen er velholdt, da ubehandlet støbejern er mere tilbøjelig til overfladerust end messing eller rustfrit stål.
Spændings- og spolemuligheder
Spolen til en 2/2-vejs magnetventil kan vikles til flere standardspændinger, og det rigtige valg afhænger normalt af den strømkilde, der allerede er tilgængelig på installationsstedet.
- 12V DC spoler er almindelige for solcelledrevne drypvandingsregulatorer og bærbart batteridrevet udstyr. Købere, der bygger af net- eller solvandingsskinner, leder ofte efter en 12v vand magnetventil leverandør der kan matche dette lavspændingskrav.
- 24V DC spoler er standardvalget til PLC og automatiseret produktionslinjestyring, da de fleste industrielle kontrolpaneler allerede udsender 24V DC-signaler. A 24v DC magnetventil producent tilbyder normalt dette som standardkonfiguration for automatiseringsprojekter.
- 110V eller 220V AC spoler forbliver almindelige i faste kommunale, landbrugs- og bygningsserviceinstallationer, der er tilsluttet direkte til lysnettet uden en separat styretransformator.
| Spænding | Typisk Power Draw | Typisk indstilling |
|---|---|---|
| 12V DC | 4 til 6 watt | Solar og bærbare kunstvandingssystemer |
| 24V DC | 5 til 8 watt | Industriel automation og PLC-styring |
| 220V AC | 8 til 12 watt | Fast bygning og kommunale installationer |
Flowkapacitet og åbningsstørrelse
Strømningskapaciteten af en 2/2-vejs magnetventil beskrives normalt ved hjælp af en flowkoefficient, ofte mærket Kv eller Cv afhængigt af området. Dette tal beskriver, hvor meget medium der kan passere gennem den åbne ventil ved et givet trykfald. En større åbningsdiameter understøtter generelt en højere strømningskoefficient, men det kræver også enten en større spole eller et pilotdrevet design for at generere nok kraft til at åbne den.
Tilnærmede flowkoefficientværdier i forhold til åbningsdiameter, vist til illustration, da den faktiske ydeevne varierer efter design
Typiske anvendelser af 2/2-vejs magnetventiler
Fordi en 2/2-vejs magnetventil er nem at styre fra et simpelt digitalt signal, dukker den op på tværs af en lang række industrier, der har brug for pålidelig, uovervåget strømafspærring.
Omtrentlig fordeling af almindelige slutanvendelser til 2/2-vejs magnetventiler på tværs af væskekontrolprojekter
Ud over de kategorier, der er vist ovenfor, vises 2/2-vejs magnetventiler også i automatiserede produktionslinjer, landbrugsmaskiner og solvarmeskinner, hvor et simpelt elektrisk signal skal starte eller stoppe en væskebane uden manuel indgriben.
Sådan vælger du den rigtige 2/2-vejs magnetventil
At vælge en passende 2/2-vejs magnetventil til et projekt kommer ned til at matche ventilspecifikationen til ledningens faktiske driftsforhold. Faktorerne nedenfor dækker de fleste valgbeslutninger.
- Bekræft medietypen og dens kompatibilitet med forseglingen og kropsmaterialet.
- Kontroller ledningens arbejdstryk og temperaturområde i forhold til ventilens klassificering.
- Match den tilgængelige strømforsyning, såsom 12V DC, 24V DC eller AC netspænding.
- Bekræft portstørrelsen og forbindelsesgevindtypen, der bruges på den eksisterende rørledning.
- Vælg en beskyttelsesklassificering, såsom IP43, IP65 eller IP68, baseret på installationsmiljøet.
- Beslut dig for kropsmateriale, vælg mellem messing, rustfrit stål, ingeniørplast eller støbejern.
- Sammenlign åbningsstørrelsen og flowkoefficienten med den nødvendige flowhastighed.
- Beslut om linjen skal have en normalt lukket eller normalt åben standardtilstand.
- Vælg direkte virkende til små åbninger og lave trykdifferentialer, eller pilotbetjent til større åbninger.
Installations- og vedligeholdelsestips
En 2/2-vejs magnetventil er en relativt simpel enhed, men nogle få installationsvaner gør en mærkbar forskel for langsigtet ydeevne.
- Monter ventilen med spolehuset lodret, hvor databladet anbefaler denne orientering, da nogle spoledesign er positionsfølsomme.
- Installer opstrømsfiltrering for at holde snavs væk fra åbningen og sædet, hvilket er en af de mest almindelige årsager til lækage.
- Hold forsyningsspændingen inden for ca. plus eller minus 10 procent af den nominelle spolespænding for at undgå overskydende varmeopbygning.
- Cyklus ventiler, der sidder inaktive i lange perioder efter en regelmæssig tidsplan for at forhindre, at sædet eller stemplet sætter sig fast.
- Kontroller spolens overfladetemperatur med jævne mellemrum, da en spole, der kører usædvanligt varm, kan indikere et lednings- eller driftscyklusproblem.
- Forsegl kabelforskruningen korrekt på udendørs- eller afvaskningsinstallationer, der er klassificeret IP65 eller IP68 for at holde fugt ude af stikket.
Arbejder med en erfaren 2/2-vejs magnetventilproducent
SENYA is a China based Producent af 2/2-vejs magnetventil and vandmagnetventil producent opererer under Ningbo SENYA Pneumatic Technology Co., Ltd siden 1994. Virksomheden fokuserer på ventiler, cylindre og relaterede pneumatiske komponenter og producerer mere end 2.000.000 sæt komponenter årligt fra en storskalaproduktionsbase, der kombinerer præcisionsbearbejdning med automatiseret digital test.
SENYA tilbyder 2/2-vejs magnetventiler på tværs af det materialeområde, der er dækket tidligere i denne artikel, og fungerer som en leverandør af messing magnetventil for generelle tjenestelinjer og give muligheder for en vandmagnetventil i rustfrit stål or a plastik vandmagnetventil afhængig af mediet og projektets budget. På den elektriske side understøtter virksomheden almindelige spolekrav som en 12v vand magnetventil leverandør til solcelleanlæg og bærbare systemer, og som en 24v DC magnetventil producent til PLC-styrede automationslinjer.
Til barske arbejdsmiljøer er SENYA-ventiler tilgængelige i beskyttelsesniveauer på IP43, IP65 og IP68 og kan dække et temperaturområde fra omkring -20C til 200C (-4F til 392F) sammen med et trykområde fra et mikrovakuum op til 200 bar (4351 psi). Produkter eksporteres til mere end 30 lande, herunder USA, Tyrkiet, Spanien, Italien, Storbritannien, Sydkorea, Australien og Mexico, og bruges på tværs af bilvask, medicinsk sterilisering, automatiserede produktionslinjer, minedrift, støvfjernelse, musikfontæner, landbrugsvanding, solenergiprojekter, landbrugsmaskiner og fødevareforarbejdning. Med teknisk projektsupport og eftersalgsrespons tilgængelig døgnet rundt, arbejder SENYA med kunder for at matche en væskestyringsløsning til det specifikke medium, temperatur og tryk i hvert projekt.
Ofte stillede spørgsmål
| Q1: Hvad bruges en magnetventil til En magnetventil bruges til at starte, stoppe eller styre strømmen af en væske eller gas inde i en rørledning ved hjælp af et elektrisk signal i stedet for et manuelt håndtag, som gør det muligt at styre flowet automatisk af en timer, sensor eller kontrolpanel. | Q2: Hvordan virker en vandmagnetventil En vandmagnetventil arbejder gennem en elektromagnetisk spole, der bevæger et internt stempel. Når spolen aktiveres, skifter stemplet og enten åbner eller lukker strømningsvejen, lader vand passere igennem eller blokerer den. |
| Q3: Hvad er en 2/2-vejs magnetventil En 2/2-vejs magnetventil er en ventil med to porte og to positioner, hvilket betyder, at den har en indgang og en udgang og kan kun være helt åben eller helt lukket, og den er bygget som enten et normalt åbent eller normalt lukket design. | Q4: Hvad er de forskellige typer magnetventiler Magnetventiler er almindeligvis grupperet i normalt lukkede, normalt åbne, direkte virkende og pilotbetjente typer, og de kan også klassificeres efter portantal såsom 2/2, 3/2 og 5/2 konfigurationer. |
| Q5: Hvad er forskellen mellem en 2/2- og 3/2-vejs magnetventil En 2/2-vejs magnetventil har to porte og åbner eller lukker blot en enkelt strømningsvej, mens en 3/2-vejs magnetventil har tre porte og bruges til at skifte flow mellem to forskellige veje eller til at styre en enkeltvirkende cylinder. | Q6: Kan en 2/2-vejs magnetventil køre på 12V eller 24V strøm Ja, en 2/2-vejs magnetventil er almindeligvis tilgængelig med 12V DC-spoler til solcelle- og bærbare systemer og med 24V DC-spoler til PLC og automatiseringskontrollerede produktionslinjer, ud over standard AC-spændingsmuligheder. |
