Sådan tilsluttes en magnetventil: Ledningsføring, flowretning og første opstartstjek

En erstatningsventil i 2W-serien kommer med spolen i én pose og DIN-stikket tapet til huset, og spørgsmålet er altid det samme: hvilken terminal får den strømførende ledning, og hvilken port er indgangen? Tilslutning af en magnetventil er i virkeligheden to separate job. Den ene er en elektrisk forbindelse til spolen. Den anden er en væskeforbindelse til kroppen. De fejler uafhængigt af hinanden, og en fejl i enten en dukker op samme sted: en ventil, der brummer, men ikke skifter, eller en spole, der kører varm i en uge og derefter åbner.

Det korte svar er, at polaritet næsten aldrig betyder noget på en AC-spole, men kan have betydning på en DC-spole, flowpilen, der er støbt eller stemplet på kroppen, skal pege fra indløb til udtag, og jordstiften på stikket er ikke valgfri. Alt andet, fra terminaldrejningsmoment til valg af si, er detaljer viklet rundt om disse tre punkter.

Det korte svar: Tre regler, der dækker de fleste installationer

• Spol først. Læs navneskiltet, før du fjerner en enkelt ledning: spænding, AC eller DC, frekvens og watt. En 24 V DC-spole på en 230 V AC-forsyning vil ikke overleve den første indkobling.
• Flow anden. To-vejs magnetventiler er retningsbestemte, og pilotbetjente versioner er strengt retningsbestemte. Pilen på kroppen er et hårdt krav, ikke et forslag.
• Jorden tredje. Et DIN 43650 Form A-stik har tre terminaler, og den, der er markeret med jordsymbolet, bærer beskyttende jord. Uden det bliver et fugtigt spolehus en stødfare og i mange installationer en overtrædelse af koden.

Alt nedenfor udvider disse tre punkter i den rækkefølge, du faktisk vil arbejde igennem dem.

Ledning af spolen: den elektriske halvdel af jobbet

Gennemfør sekvensen nedenfor i rækkefølge. At springe trin et over er den mest almindelige årsag til, at en helt ny spole dør ved idriftsættelse.

1. Isoler kredsløbet og lås det ude. Bekræft med en måler ved tilslutningspunktet, ikke ved panelafbryderetiketten.
2. Læs spolens navneskilt. Bemærk spænding, AC eller DC, frekvens i hertz og effekt i watt eller volt-ampere.
3. Identificer terminalerne på stikket. På et DIN 43650 Form A-stik bærer klemme 1 og 2 forsyningen, og klemme 3, markeret med jordsymbolet, bærer beskyttende jord.
4. Monter kabelforskruningen og tætningen før afslutning. Pakningen mellem stikket og spolehuset er det, der gør IP-klassificeringen ægte; en klemt pakning annullerer det stille og roligt.
5. Afslut konduktørerne. Brug ferrules på trådet tråd, hold tråde ude af terminalen, og spænd de små skruer godt fast uden at tvinge dem.
6. Land jordlederen på dens dedikerede terminal og kontroller kontinuiteten tilbage til panelet.
7. Sæt stikket på igen, spænd holdeskruen, spænd derefter kortvarigt til og lyt efter stemplets klik.

Polaritet: når det rent faktisk betyder noget

På en AC-spole er de to forsyningsklemmer udskiftelige, og vending af dem ændrer intet. På en DC-spole afhænger situationen af ​​spolens design. En almindelig DC-spole er også ikke-polariseret, men spoler udstyret med en flyback-diode, en integreret broensretter eller en indikator-LED er polariseret. Ledning baglæns resulterer normalt i en død kortslutning gennem dioden eller en LED, der aldrig lyser. Hvis spolehuset bærer et plus- og minusmærke, skal du respektere det.

Dimensionering af kabelføringen: Spændingsfald er den reelle begrænsning

Spolestrømme er små. En 6 W, 24 V DC-spole trækker ca. 0,25 A, så lederens tykkelse er sjældent begrænset af strømbærende kapacitet. Det, der bider, er et spændingsfald over en længere periode. Nedenstående diagram er en direkte beregning ved hjælp af kobberresistivitet på 0,0172 ohm kvadratmillimeter pr. meter og returlængden af ​​begge ledere.

Isoleringsklasse fortæller dig, hvor varm spolen må køre

Hver spole bærer en isolationsklassemærkning, og IEC 60085 indstiller den maksimale hotspot-temperatur for hver klasse. Dette har betydning, når en ventil sidder i et kabinet med andre varmekilder, eller når den omgivende temperatur i et planterum stiger om sommeren. At køre en klasse B-spole på et sted, der har brug for klasse F, er en langsom fejl, ikke en øjeblikkelig fejl.

VVS kroppen: den flydende halvdel af jobbet

Den elektriske side afgør, om ventilen aktiveres. Væskesiden afgør, om den forsegler, og om den holder. Tre detaljer forårsager de fleste lækager og de fleste garantiargumenter.

Flowretning kommer først. Tjek pilen på kroppen og bogstaverne eller tallene ved siden af ​​portene. På en tovejsventil er indløbet normalt porten modsat pilens hale, og ved at installere den baglæns frembringes enten en ventil, der ikke åbner, eller en, der lækker igennem, når den skal lukkes. Spoleorientering kommer i anden række: På de fleste messingventiler kan spolen roteres gennem en hel omgang ved at løsne dens holdemøtrik, og det er langt nemmere at gøre det, før portene er tætte end efter. For det tredje skal du forsegle gevindene ordentligt. To omgange PTFE tape, påført så den første tråd forbliver bar, eller en kompatibel trådpasta, er nok. Tapefragmenter, der bryder løs inde i røret, ender på sædet.

På ledninger med hårdt vand eller snavsede medier skal du montere en si eller et fint filter opstrøms. Messinglegemer med en høj tolerance for urenheder vil stadig passere grus til membransædet til sidst, og prisen på en Y-si er triviel ved siden af ​​et servicekald.

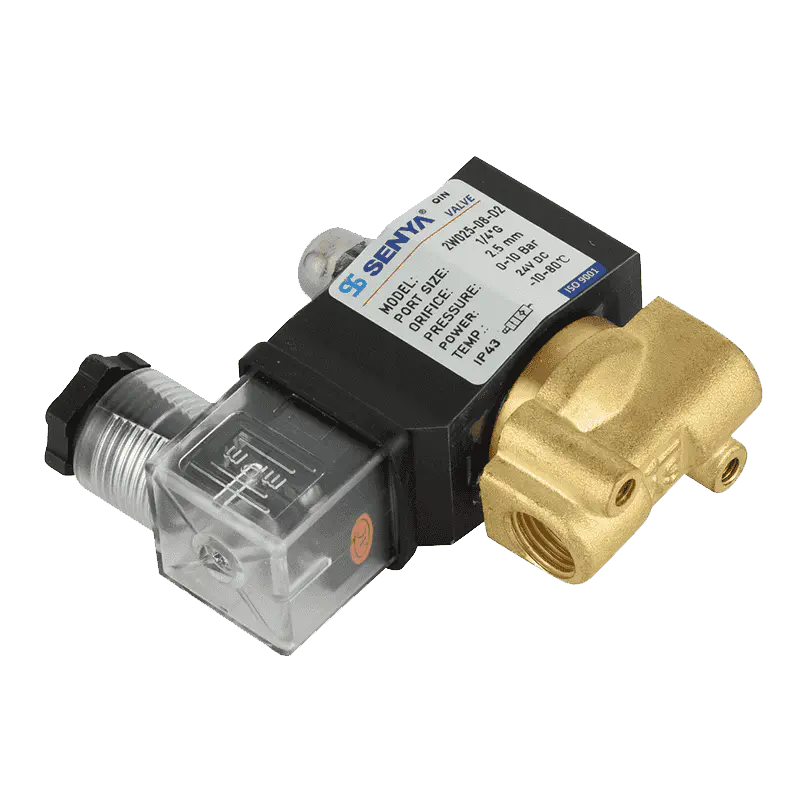

2W Series Messing direkte virkende magnetventil til urenheder-rigt vand Storstrøms 2W messingventil starter ved nul differenstryk og modstår blokering af urenheder, velegnet til snavsede vandledninger og udendørs vandkontrol. Se produkt →

Tilpas ventilen til ledningen, før du forbinder noget

Kropsmateriale og driftsprincip bestemmer mere om langsigtet pålidelighed end nogen ledningsdetaljer. Pilotbetjente ventiler har brug for et minimumstrykforskel over ventilen for at holde stemplet åbent, så de er et dårligt valg på tyngdekraftforsynede eller meget lavtryksledninger. Direkte virkende ventiler åbner fra nul tryk, men trækker en større spole til den samme åbning.

To yderligere valg er værd at afgøre tidligt. Til vaskerum, kunstvandingshoveder eller udendørs springvand fjerner en vandtæt spole og forbindelsessamling den mest almindelige årsag til gentagne fejl. For linjer, der bærer mildt ætsende medier, eller hvor der er kemikalier til afvaskning, udfører et rustfrit stålhus det samme arbejde. SENYA har fremstillet pneumatiske komponenter siden 1994 og udgiver alle tryk-, åbnings- og materialedata i sit katalog, hvilket er den hurtigste måde at kontrollere en specifik kombination i forhold til dine linjeforhold.

Nedsænket musikfontæne Vandsøjlekontrolmagnetventil 2/2-vejs messingventil med forseglet vandtæt IP6X-spole og hurtig respons for nedsænket musikfontæne-vandsøjlekontrol. Se produkt →

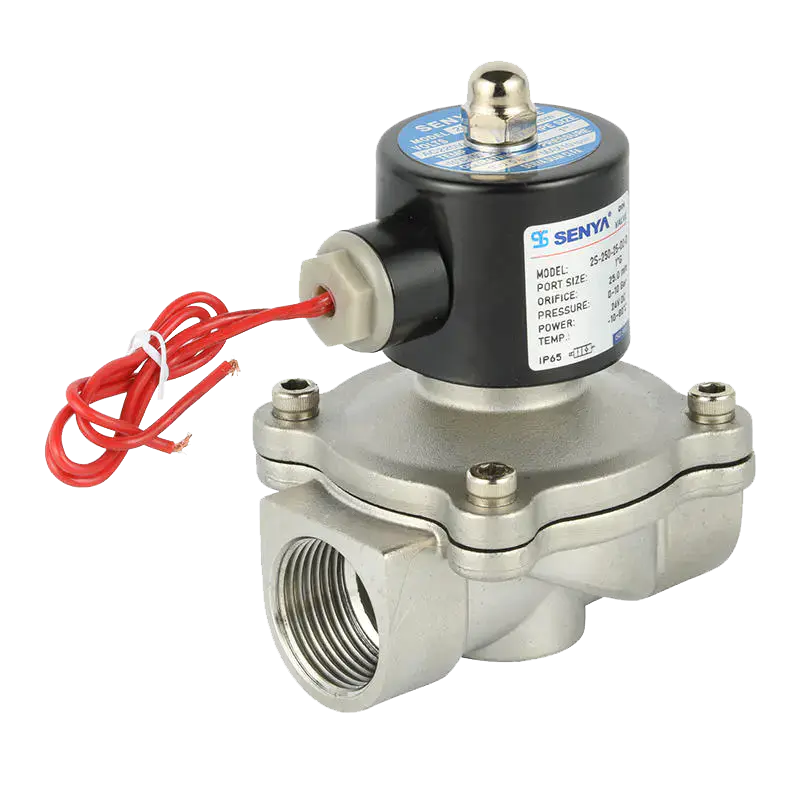

2S-seriens direktevirkende magnetventil i rustfrit stål til syre- og alkalimedier Direkte virkende normalt lukket 2S-ventil med SUS304/SUS316 husoptioner og Viton-tætninger til syre/alkali-medier, startende ved nul differenstryk. Se produkt →

Test, og hvad du skal tjekke, når der ikke sker noget

Idriftsættelse tager fem minutter. Mål spolens modstand med strømmen slukket og sammenlign den med navneskiltet eller en reservespole. Et åbent kredsløb eller en aflæsning langt under den forventede værdi peger på en brændt vikling. Derefter aktiveres og måles spændingen ved spolens terminaler i stedet for ved panelet, for det er der, en løs ferrule eller et langt løb viser sig som et fald. En sund ventil giver et tydeligt klik og en let vibration, du kan mærke med en finger på spolehuset.

Hvis ventilen er ny og opfører sig korrekt på bænken, men ikke i linjen, er installationssekvensen normalt synderen frem for ventilen. En trin-for-trin idriftsættelsesgennemgang for tovejsventiler, inklusive de kontroller, der fanger omvendte porte og klemte pakninger, før de bliver utæt, er værd at læse, før du lukker panelet.

For en dybere gennemgang af installation og fejlretning, se denne vejledning om installation og fejlretning af en to-vejs magnetventil .
