engelskEn cylinder, der kryber, eller en magnetventil, der ser ud til at miste respons halvvejs gennem et skift, får normalt skylden først. I mange pneumatiske ledninger ligger den egentlige årsag en meter opstrøms: et filterelement, der har båret olie, vand og rørskala længe efter, at mediet var mættet. Udskiftning af huset løser intet, for elementet er den del, der udfører adskillelsesarbejdet.
Konklusionen først: filterelementet, ikke huset eller typeskiltet, bestemmer, hvad din trykluft transporterer nedstrøms. Tre ting skal være på linje - mikronvurderingen mod den forurening, du skal fjerne, mediet mod væskens kemi og temperatur, og flowområdet mod arbejdscyklussen. Tag en af dem forkert, og du enten brænder kompressorenergi for ingenting eller skubber snavs ind i ventilen og cylinderen, du forsøgte at beskytte.
Afsnittene nedenfor dækker, hvordan et element fanger partikler, hvordan man aflæser nominelle versus absolutte værdier, hvad de interne dele er lavet af, og hvordan man vurderer, hvornår en udskiftning virkelig er påkrævet.
Hvad et filterelement gør inde i huset
Huset er en trykgrænse med et indløb, et udløb og en skål. Elementet er den udskiftelige pakke med medier inde i det, og det er den eneste del, der fjerner partikler og flydende aerosoler fra strømmen. Tre mekanismer virker på samme tid:
- Direkte aflytning: Partikler, der er større end hullerne mellem fibre, kan ikke passere og sætte sig fast i mediet.
- Træghedspåvirkning: tungere partikler kan ikke følge luften, da den bøjer sig rundt om en fiber og rammer overfladen frontalt.
- Diffusion: meget fine partikler bevæger sig tilfældigt og fanges ved kontakt med fiberen, hvorfor gode fine kvaliteter stadig virker under en mikron.
I et oliekoalescerende element behandles fibrene også for at fjerne væske. Aerosoler smelter sammen til dråber på mediet, dråberne migrerer til foldspidserne, og tyngdekraften fører dem ind i skålen, hvor et dræn kan fjerne dem. Derfor har et sammensmeltningselement brug for en skål af den rigtige størrelse og et fungerende afløb, ikke kun godt medie.
Hvad et element ikke kan: det vil ikke fjerne oliedamp (der har brug for aktivt kul), det vil ikke fjerne vanddamp (der har brug for en tørretumbler), og det vil ikke komme sig, når først mediet er blændet - vask af et plisseret koalescerende element bringer sjældent effektiviteten tilbage til dets oprindelige niveau.
Micron ratings: nominel, absolut og etiketfælden
To elementer kan begge sælges som "5 micron" og opfører sig intet ens. En nominel vurdering er en løs beskrivelse uden en fast testmetode bag sig. En absolut vurdering kommer fra en defineret test, normalt udtrykt som et beta-forhold: et beta-forhold på 200 ved 3 µm betyder, at af 200 partikler af den størrelse, der kommer ind i elementet, består man - 99,5 % fjernelse. Spørg altid, hvilken af de to du køber.
Teststandarden betyder lige så meget som antallet. Hydrauliske elementer er almindeligvis klassificeret under multi-pas metoder såsom ISO 16889, mens trykluftfiltre normalt beskrives i forhold til ISO 8573-1 renhedsklasser eller en producents egne filterkvaliteter. Hvis databladet ikke angiver metoden, er tallet markedsføring frem for specifikation.
| Mærkat på elementet | Hvad det normalt betyder | Hvad skal kontrolleres inden bestilling |
|---|---|---|
| "5 mikron" (nominelt) | Løs beskrivelse, ingen fast testmetode | Spørg efter den absolutte vurdering og effektivitet |
| Absolut eller beta rating | Effektivitet ved en defineret partikelstørrelse | Bekræft teststandarden og den anvendte størrelse |
| Effektivitetsprocent | Ydeevne for fjernelse ved en angivet størrelse | Tjek størrelsen, ikke kun procentdelen |
| ISO 8573-1 klasse | Luftrenhedsklasse for systemet | Match klassen med udstyret nedstrøms |
| Varenummer eller serie | Fysisk pasform og mediegrad | Krydstjek husserier, tætninger og dimensioner |
Konstruktion: de dele, der bestemmer elementets levetid
Et plisseret element er en lille samling, og hver del i det har et arbejde. Endehætter binder folderne og sætter forseglingen; den perforerede støttekerne modstår kollaps; det ydre bur beskytter mediet under håndtering; pakningen forhindrer ufiltreret luft i at omgå pakken helt.
Lav pris og god til tørt støv og generel forfiltrering, men mediet svulmer og svækkes, hvis det forbliver vådt.
Det sædvanlige valg til koalescerende kvaliteter: fine fibre fanger aerosoler og frigiver væsken mod skålen.
Stiv og genanvendelig efter rengøring, velegnet til høj temperatur og hård pneumatisk belastning, selvom porefordelingen er bredere.
Korrosionsbestandighed plus mekanisk styrke; ofte et støttelag eller et vaskbart forfilter frem for et fint stadie.
Fjerner oliedampe og lugt frem for partikler, mætter stille og roligt og skal derfor spores efter dato.
Hydrofobisk og kemisk bred, brugt hvor flydende vand eller aggressive medier ville ødelægge en papirpakke.
Støttekernen og buret betyder lige så meget som medierne i pulserende arbejde. Et svagt bur kan kollapse under en hændelse med blokeret element og sende mediefragmenter nedstrøms, en fejl, der normalt ligner ventilkontamination snarere end et filterproblem.
Dimensionering: trykfaldet afgør, hvornår elementet er færdigt
Et element er ikke fuldt på en fast dato. Den er fuld, når differenstrykket over den når det niveau, som producenten angiver, almindeligvis markeret som en rød zone på husmåleren og ofte i området 0,5 til 0,7 bar for trykluftservice. Trykfaldet stiger nogenlunde med kvadratet af flow, så et element, der ser sundt ud ved halv belastning, kan være marginalt ved nominelt flow.
Underdimensionering koster energi hver driftstime. En udbredt tommelfingerregel inden for trykluftteknik hævder, at hver ekstra bar arbejdstryk koster ca. 6 til 8 % mere kompressorenergi, hvilket gør et permanent højt differenstryk til en driftsomkostning frem for en engangskøbspris.
Kontroller det nominelle flow ved det tryk og den temperatur, du rent faktisk kører, ikke overskriftskataloget. Et element vurderet til 7 bar opfører sig anderledes ved 4 bar, og korrektionsfaktorerne i et anstændigt datablad eksisterer netop af den grund.
Passer elementet til den maskine, det beskytter
I en pneumatisk linje bor elementet normalt i luftbehandlingsenheden - filter, regulator og smøreapparat kombineret eller et dedikeret filter foran ventilerne. SENYA, en Ningbo-baseret pneumatisk producent med produktion tilbage til 1994, følger den sædvanlige trinvise logik: et universalfilter til at fjerne rørskala og vand, et fint koalesceringstrin for olieaerosol og et kulstoftrin til damp, hvor processen kræver det. Flere detaljer om virksomhedens sortiment er beskrevet i dens fremstillingsbaggrund .
FRLS-seriens luftbehandlingsenhed er det almindelige udgangspunkt, når et element skal beskytte ventiler og cylindre på en generel værkstedslinje; det du angiver er elementkvaliteten og skålstørrelsen, ikke husets farve.

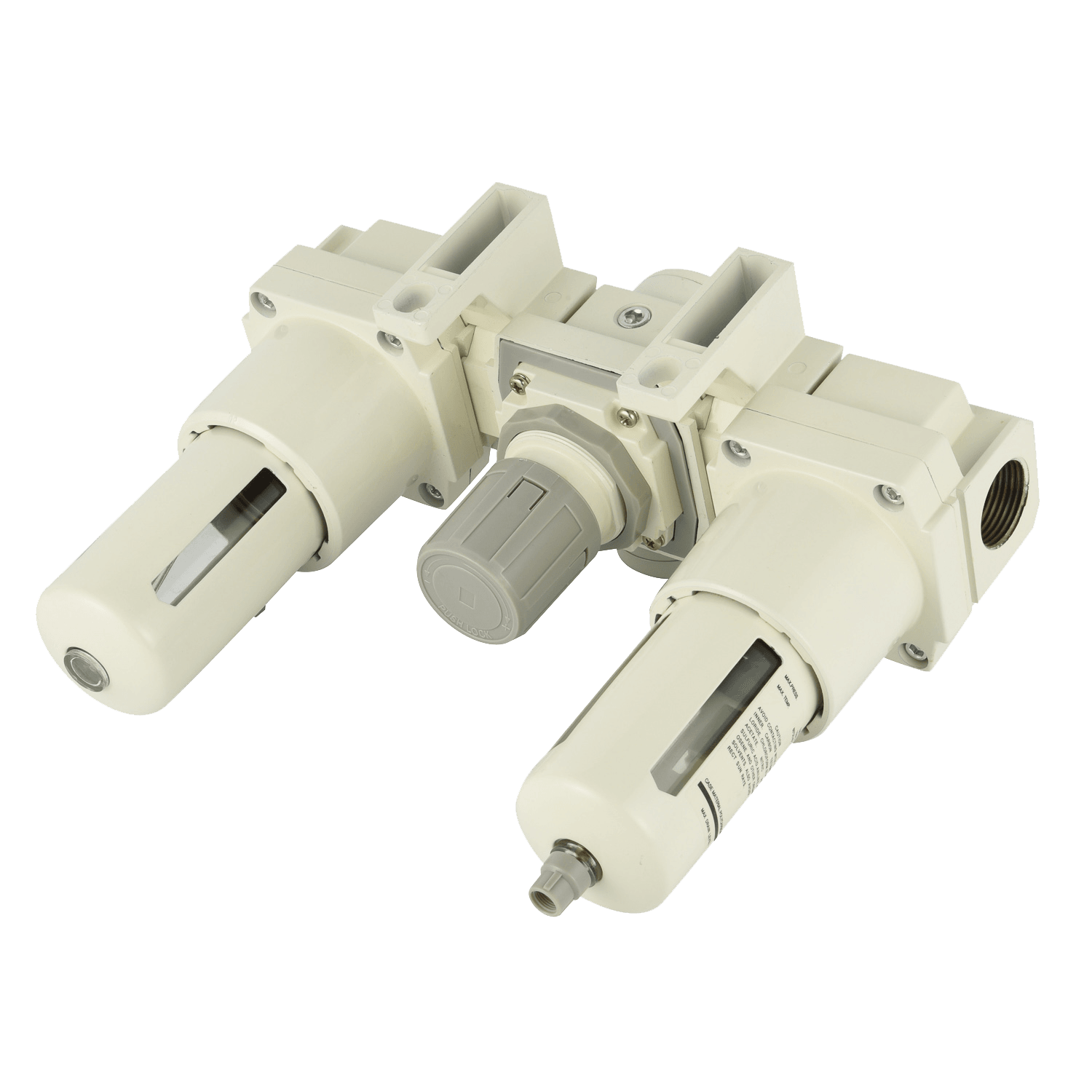

AEC Series Filter-Regulator-Lubricator Kombinationsenhed En tre-i-en luftbehandlingsenhed til ledninger, der kræver filtrering, trykregulering og smøring; den tilbyder 0–1,0 MPa trykmodstand og 1/4–1 i porte. Se produkt → Hvor pladsen er trang, og linjen har brug for et kompakt filter-regulator-arrangement, dækker AEW-seriens luftbehandlingsenhed en lignende filtreringspligt i et mere modulært kropsformat.

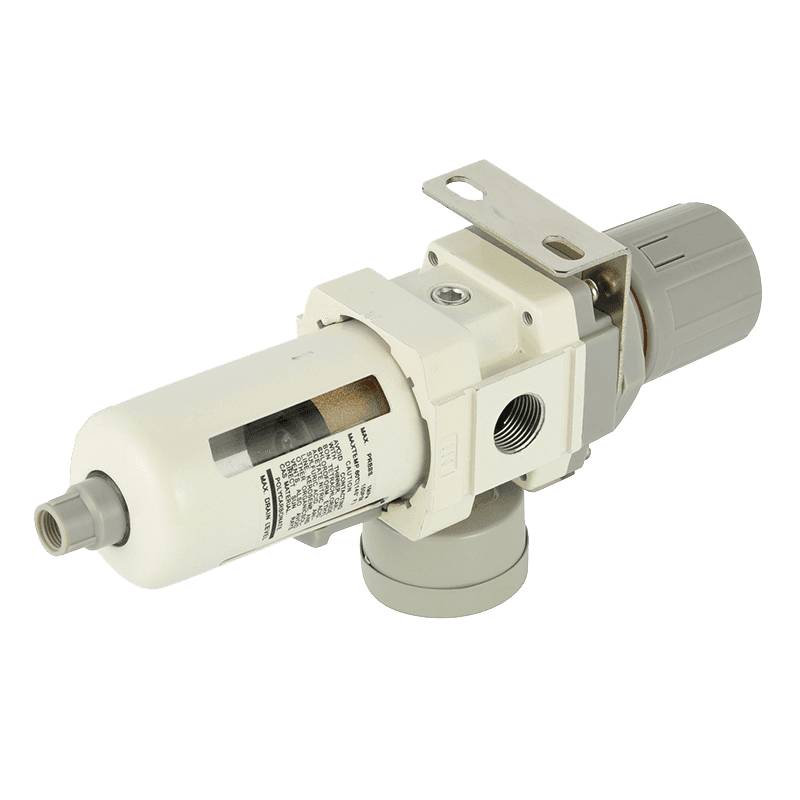

AEW-seriens filterregulator med rund trykmåler En kompakt to-i-en filterregulator til pneumatiske ledninger med rund måler, 0–1,0 MPa trykmodstand og 40 µm standardfiltrering. Se produkt → Den, der leverer elementet, skal bekræfte fire kompatibilitetspunkter før bestilling: husserie og varenummer, tætningsmateriale mod væsken, port- og skålgevind og nominel flow ved dit arbejdstryk. En del, der passer, men er en grad grovere, vil passere luften og savne olien.
Udskiftning: måler først, kalender næst
Faste seks-måneders eller tolv-måneders intervaller er nemme at administrere og ofte spild. En bedre sekvens er at aflæse differenstrykmåleren, derefter se på skålen og derefter kontrollere nedstrømssymptomer:
- Vand eller olie når skålens udløb eller en nedstrøms fælde hurtigere end før.
- Cylinderhastigheden kryber ned, eller en ventil skal have højere pilottryk for at skifte.
- Luftinstrumenter, der driver, eller dyser, der blokerer på samme maskine.
- Kompressordrift stiger uden ændring i produktionsoutput.
Hvor forureningen er kraftig, gør trinvis filtrering mere end et finere enkelt element. Et 5 µm forfilter forud for et 0,01 µm koalesceringstrin forhindrer det fine element i at blænde inden for få uger, og forfilteret er det billige at skifte. Lagdelingslogikken forklares yderligere i denne note hvordan flertrinsfiltrering opfanger forurenende stoffer lag for lag .
| Symptom | Sandsynlig årsag | Handling |
|---|---|---|
| Stigende differenstryk ved normalt flow | Medieindlæsning | Udskift elementet og kontroller forfilteret |
| Olie i skålen efter elementet | Koalescerende trin mættet eller forkert karakter | Bekræft kvaliteten, udskift, inspicér afløbet |
| Hævede medier eller huskorrosion | Vandoverførsel, ingen effektiv tørring | Fix opstrøms tørring, skift medietype |
| Mediefragmenter fundet nedstrøms | Sammenklappet bur eller forkert element | Tjek buret, bekræft varenummeret og Δp-grænsen |
Fem kontroller før du afgiver ordren
- Absolut vurdering og effektivitet ved den partikelstørrelse, der faktisk skader dit udstyr, ikke det nominelle tal på æsken.
- Medier og forseglingskompatibilitet med væsken, smøremidlet og temperaturområdet, herunder kemikalier til afvaskning i fødevare- og drikkevarelinjer.
- Nominel flow ved arbejdstryk, med producentens korrektionsfaktorer anvendt i stedet for ignoreret.
- Fysisk pasform: husserie, endedækseldesign, pakningsprofil og tilstrækkelig skålafstand til afløbet.
- Udskiftningsdata: differenstrykgrænse, forventet serviceinterval og om der findes et krydsreferenceskema for de huse, der allerede er installeret.
Ofte stillede spørgsmål om filterelementer
Hvad er et filterelement?
Det er den udskiftelige mediepakke inde i et filterhus, der adskiller partikler og flydende aerosoler fra luft, gas eller olie. Huset holder tryk; elementet udfører filtreringen.
Hvor ofte skal et pneumatisk filterelement udskiftes?
På differenstryk i stedet for på en fast dato. Udskift, når måleren når grænsen fastsat af producenten, normalt omkring 0,5 til 0,7 bar, eller hurtigere, hvis olieoverførsel og nedstrømssymptomer opstår.
Hvad er forskellen mellem nominel og absolut mikronvurdering?
Nominel er en løs beskrivelse uden en fast testmetode. Absolut kommer fra en defineret test og skrives ofte som et beta-forhold, for eksempel 99,5 % fjernelse ved 3 µm. Kun det absolutte tal kan sammenlignes mellem leverandører.
Kan et filterelement rengøres og genbruges?
Sintret bronze and stainless mesh elements often can. Pleated paper, glass fibre and coalescing elements generally cannot — cleaning distorts the pleats and leaves efficiency permanently lower.
Hvad forårsager højt trykfald over et filterelement?
Ilægning er den sædvanlige årsag, men løb over det nominelle flow, vandopsvulmet papir, den forkerte kvalitet eller et kollapset støttebur giver det samme symptom. Tjek flow og temperatur, før du giver elementet skylden.
Hvordan vælger jeg den rigtige filterelementstørrelse?
Start fra nominel flow ved dit arbejdstryk, anvend korrektionsfaktorerne, og kontroller derefter differenstrykket ved det flow. Et element, der løber tæt på sin flowgrænse, skal udskiftes langt oftere.
Et element, der er korrekt vurderet, korrekt størrelse og udskiftet på en måleraflæsning, er en af de billigste pålidelighedsmål i et pneumatisk system. Det samme element valgt på prisen alene er en langsom måde at sende forurenende stoffer ind i hver ventil og cylinder nedstrøms.
Den praktiske test for enhver leverandør er, om den kan give en absolut vurdering, en teststandard, en differenstrykgrænse og korrektionsfaktorerne for dine arbejdsforhold. Hvis disse fire elementer mangler, er mikrontallet på etiketten ikke en specifikation.
