Hvad er en pneumatisk hurtigforbindelse? En komplet analyse af dens struktur, princip og kerneydelse

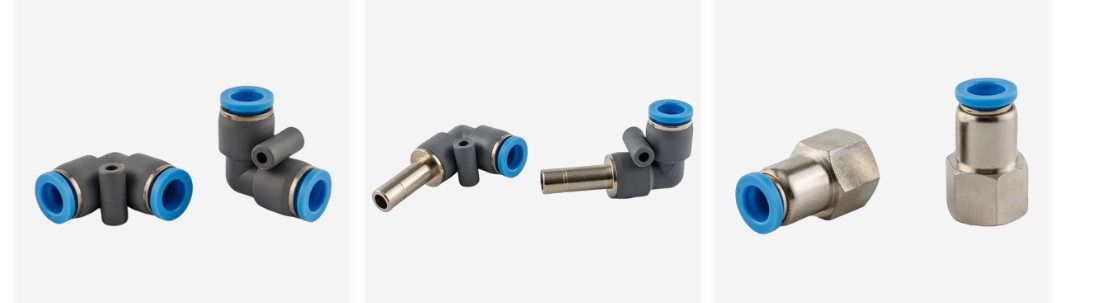

1. Definition og klassificering af Pneumatiske hurtigforbindelsesbeslag

Grundlæggende definition

Pneumatiske hurtigforbindelsesbeslag er en enhed, der opnår hurtig forbindelse af luftrør gennem en mekanisk låsemekanisme. Dens funktioner inkluderer:

Ingen krævede værktøjer: Forbindelse/afbrydelse kan afsluttes med en hånd

Øjeblikkelig tætning: Indbygget O-ring eller kegleforseglingsstruktur for at forhindre gaslækage

Genanvendelig: Understøtter hyppig tilslutning og frakobling (normalt> 10.000 gange)

Hovedklassificering

I henhold til funktion og struktur kan det opdeles i følgende typer:

2. strukturelt princip og arbejdsproces

Kernekomponenter og funktioner

Den typiske struktur af pneumatiske hurtig-insert fittings inkluderer følgende komponenter:

Klemmekanisme: Rustfrit stålperler eller fjederklør, der bruges til at låse luftrøret (radial klemkraft er normalt> 50n)

Forseglingselement: Nitrilgummi (NBR) eller fluororubber (FKM) O-ring, med en trykmodstand på op til 1MPa

Ventilkropsenhed: fjederdrevet ventil, som automatisk lukker rørledningen, når den er afbrudt

Shell -materiale: PBT (kemisk korrosionsbestandighed), messing (høj styrke) eller rustfrit stål (høj temperaturresistens)

Workflow (tager den to-ende åbning og lukningstype som eksempel)

Indsættelsesstadium:

Trachea skubber ferrulen til at komprimere fjederen, og stålkuglen ruller udad for at gøre vejen

Trachea skubber tætningsringen og skubber ventilen til at danne en luftstrømsti

Låsescene:

Ferrulen nulstilles under fjederens handling, og stålkuglen sidder fast i rillen i luftrøret for at opnå mekanisk fiksering

O-ring passer tæt sammen med den ydre væg af luftrøret for at danne et segl

Frakoblingsstadium:

Træk fyren bagud, stålkuglen er adskilt fra luftrøret, og ventilen lukkes automatisk under fjederkraften

3. Hvad skal du være opmærksom på, når du bruger pneumatiske push-in-fittings?

Installations- og forbindelsesspecifikationer

• Forbehandling af luftrør

Klipkrav:

Brug en speciel rørskærer for at sikre et glat snit (hældning <3 °)

Fjern burrs (for at forhindre skrabe af O-ringen)

Rengøringstrin:

Tør den indre væg i luftrøret med fnugfri klud dyppet i alkohol for at forhindre partikler i at komme ind i luftstien

• Korrekt forbindelsesmetode

Nøglepunkter til drift og vedligeholdelse

• Daglige inspektionsartikler

Lækningsdetektion: Påfør sæbevand på grænsefladen hver uge og observer bobler (mindre lækager kræver rettidig udskiftning af O-ringe)

Trachea -status: Kontroller luftrøret for revner og hærdning hver måned (aldrende luftrør skal udskiftes med det samme)

• Regelmæssig vedligeholdelse

• Forbudte operationer og risikopriser

Forbudt adfærd

Brug overtryk (overskridelse af det nominelle pres vil forårsage eksplosion)

Blandede medier (såsom iltfuger, der fejlagtigt er forbundet med fedtrørledninger, der forårsager eksplosioner)

Sæt og tag stikket ud under tryk (tryk skal frigøres inden drift for at forhindre luftstrømspåvirkning og skade)
