Hvad er egentlig funktionen af ​​en pneumatisk retningsventil? Et must-read for begyndere!

I moderne mekanisk udstyr fungerer forskellige pneumatiske komponenter som cylindre, gribere og aktuatorer problemfrit. Selvom det tilsyneladende er enkelt, er det virkelig afgørende element bag denne glatte betjening den ofte oversete pneumatisk retningsventil . For begyndere til pneumatiske systemer virker retningsventilens struktur, funktion og rolle ofte kompleks - hvorfor laver sådan en lille ventil en konstant "klikkende" lyd, når udstyret starter? Hvorfor trækker cylinderen ud og tilbage helt afhængigt af denne komponent?

Den væsentlige funktion af en pneumatisk retningsventil er at lede strømmen af trykluft, bestemme hvilket kammer luften kommer ind i, og hvorfra den kommer ud, og derved styre retningen af aktuatorens bevægelse. Uden en retningsventil kan luft ikke fordeles systematisk, cylinderen mister sin evne til at trække sig ud og tilbage, og hele udstyrets drift bliver umulig. Den pneumatiske retningsventils rolle i udstyret er langt vigtigere, end mange mennesker forestiller sig. Det får ikke kun aktuatoren til at "bevæge sig", men påtager sig også funktionen med at planlægge handlingslogikken. For eksempel i en automatisk pakkemaskine skal handlinger som fødning, forsegling, presning og returnering udføres i en forudbestemt rækkefølge. Retningsskiftet ved hvert trin er afhængig af en retningsventil, der reagerer på et signal. Når PLC'en udsender et elektrisk signal, kobler elektromagneten ind, ventilkernen bevæger sig, luftvejen skifter, og cylinderen begynder at bevæge sig. Efter handlingen er fuldført, kommer der endnu et signal, ventilen skifter igen, og handlingen fortsætter til næste trin. Hele processen virker simpel, men i virkeligheden er hvert trin koordineret af retningsventilen for at sikre, at udstyret fungerer i henhold til en logisk rytme.

Udover at bestemme retningen for aktuatorens bevægelse, bærer pneumatiske retningsventiler også ansvaret for systemets sikkerhed og stabilitet. I industrielle applikationer skal udstyr forblive sikkert lukket under unormale forhold, såsom pludselige strømafbrydelser, nødstop og tryksvingninger. En nulstillelig retningsventil kan automatisk skifte tilbage til dens udgangsposition, returnere cylinderen til en sikker position og forhindre farlige problemer såsom pludseligt fald af robotarmen, ukontrolleret griberskade eller hurtig kollision af glideren. Især i scenarier, der kræver specifik positionering, såsom fastspænding af emner, opretholdelse af tryk eller pause i driften, kan en 5/3 ventil med en centerpositionsfunktion holde cylinderen i en "center-forseglet", "center-lækker" eller "center-tryk" tilstand, hvilket opnår præcis stop eller forhindrer resttrykakkumulering. Det kan siges, at retningsreguleringsventilen ikke kun styrer handlingen, men også fungerer som en vogter af hele systemets drift.

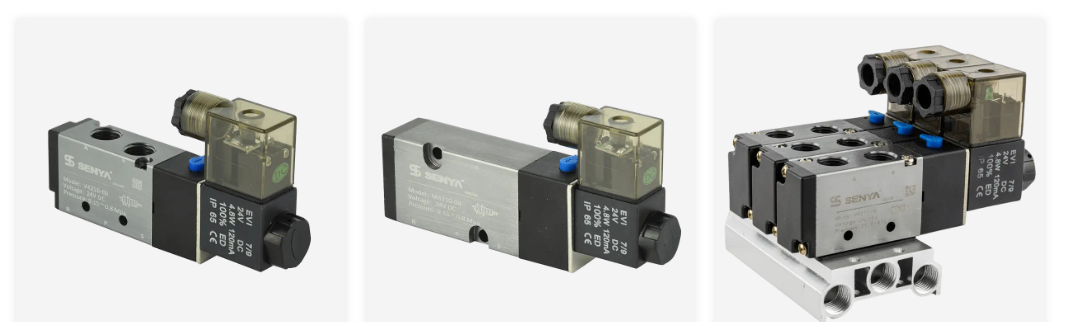

I praktiske applikationer er der mange typer retningsreguleringsventiler med forskellige strukturer, der bestemmer forskellige brugsscenarier og funktionelle karakteristika. Udtrykkene "3/2 ventil", "5/2 ventil" og "5/3 ventil", som begyndere ofte hører, refererer faktisk til antallet af passager og positioner af ventilen. 3/2 ventiler er almindeligt anvendt i enkeltvirkende cylindre eller luftblæsende kredsløb, med en enkel struktur og klar handling; 5/2 ventiler er det mest almindelige valg i industrielt udstyr, der bruges til frem- og tilbagegående bevægelse af næsten alle dobbeltvirkende cylindre; mens 5/3 ventiler er velegnede til mekanismer, der kræver præcis positionering og trykvedligeholdelse, såsom robotpositionering og holdekraft i presseprocesser. Selvom tallene kan virke komplekse, kan begyndere, når først betydningen af ​​passager og positioner er forstået, hurtigt forstå deres arbejdslogik.

Selvom den er lille i størrelse, er den pneumatiske retningsventil sjælen i hele det pneumatiske system. Det bestemmer luftstrømsretningen, handlingslogikken, sikkerhedsstrategien og systemstabiliteten, hvilket gør den til den mest "kommanderende" komponent i det pneumatiske kredsløb.
